EasyX实现镜面反射倒影效果

最近通关了《闪避刺客》，非常不错的游戏，爽快的战斗、宏大但细节拉满的演出与同品类游戏中让人印象深刻。无论是室外还是室内，游戏场景中多次使用了类似下图所示的静面反射效果，用来烘托氛围和叙事；在《刀剑神域》中，也有类似的倒影地面，本文分享使用EasyX实现镜面反射效果的思路。

在图形学中，一提到“镜子”，最直接的思路一定是帧缓冲，比较通用且简单的思路就是使用额外的摄像机渲染场景到纹理中，然后再将其贴到场景中的物体上。在EasyX中，我们可以使用IMAGE对象实现帧缓冲纹理，并借助SetWorkingImage函数切换当前的渲染目标，整体流程如下图所示：

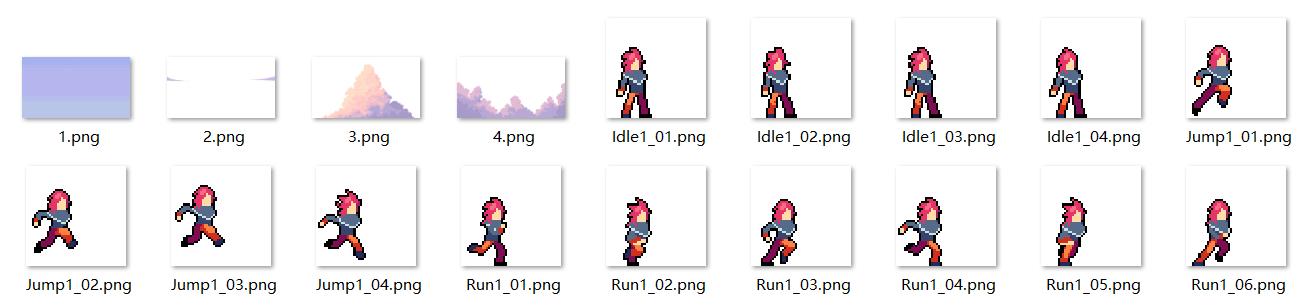

首先是游戏场景的渲染，这里我们使用了itch上Free Sky Backgrounds和Free Guns for Cyberpunk Characters作为测试素材，前者包含天空的四层视差效果贴图，后者提供了玩家角色默认、奔跑和跳跃三种状态的序列帧动画。

四张不同层次的天空背景图是可以实现连续滚动的视差效果的，简单来说的实现思路可以是随着玩家移动，不同图层的背景移动速度不同，这样就可以实现相对立体的效果；而人物角色的三种状态动画可以使用状态机来实现，这部分代码细节与本文主题无关，所以不再详述。

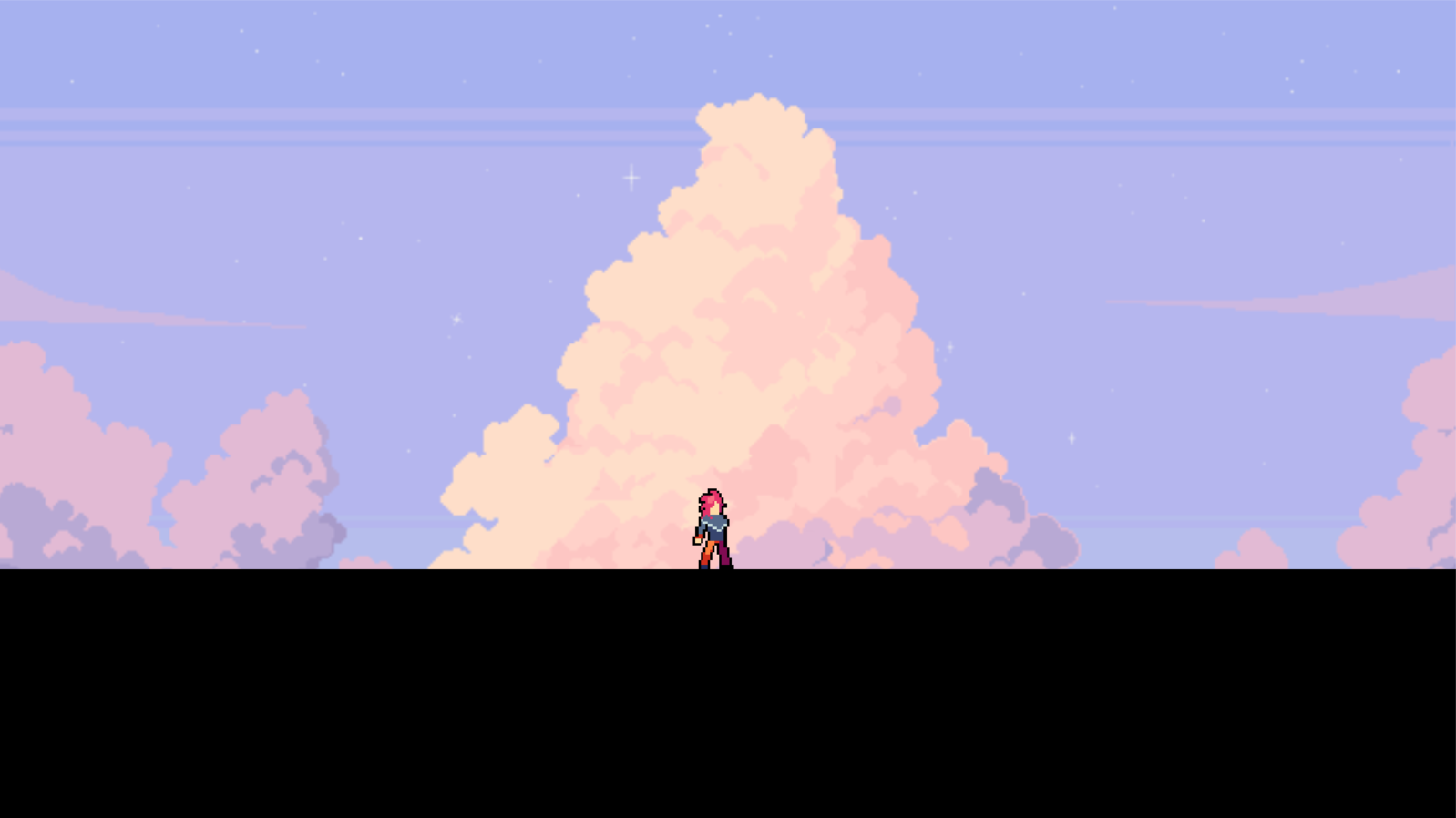

在渲染游戏场景时，我们预留了窗口下方的一部分，用来绘制倒影效果，也就是这个样子：

随后对帧缓冲图片进行竖直翻转，实现思路与《EasyX游戏帧动画效果处理》中提到的水平翻转相似，代码如下：

void FlipImageVertical(IMAGE* img_src, IMAGE* img_dst)
{
	int width = img_src->getwidth();
	int height = img_src->getheight();
	Resize(img_dst, width, height);
	DWORD* color_buffer_src = GetImageBuffer(img_src);
	DWORD* color_buffer_dst = GetImageBuffer(img_dst);
	for (int y = 0; y < height; y++)
	{
		for (int x = 0; x < width; x++)
		{
			int idx_src_img = y * width + x;
			int idx_dst_img = (height - y - 1) * width + x;
			color_buffer_dst[idx_dst_img] = color_buffer_src[idx_src_img];
		}
	}
}

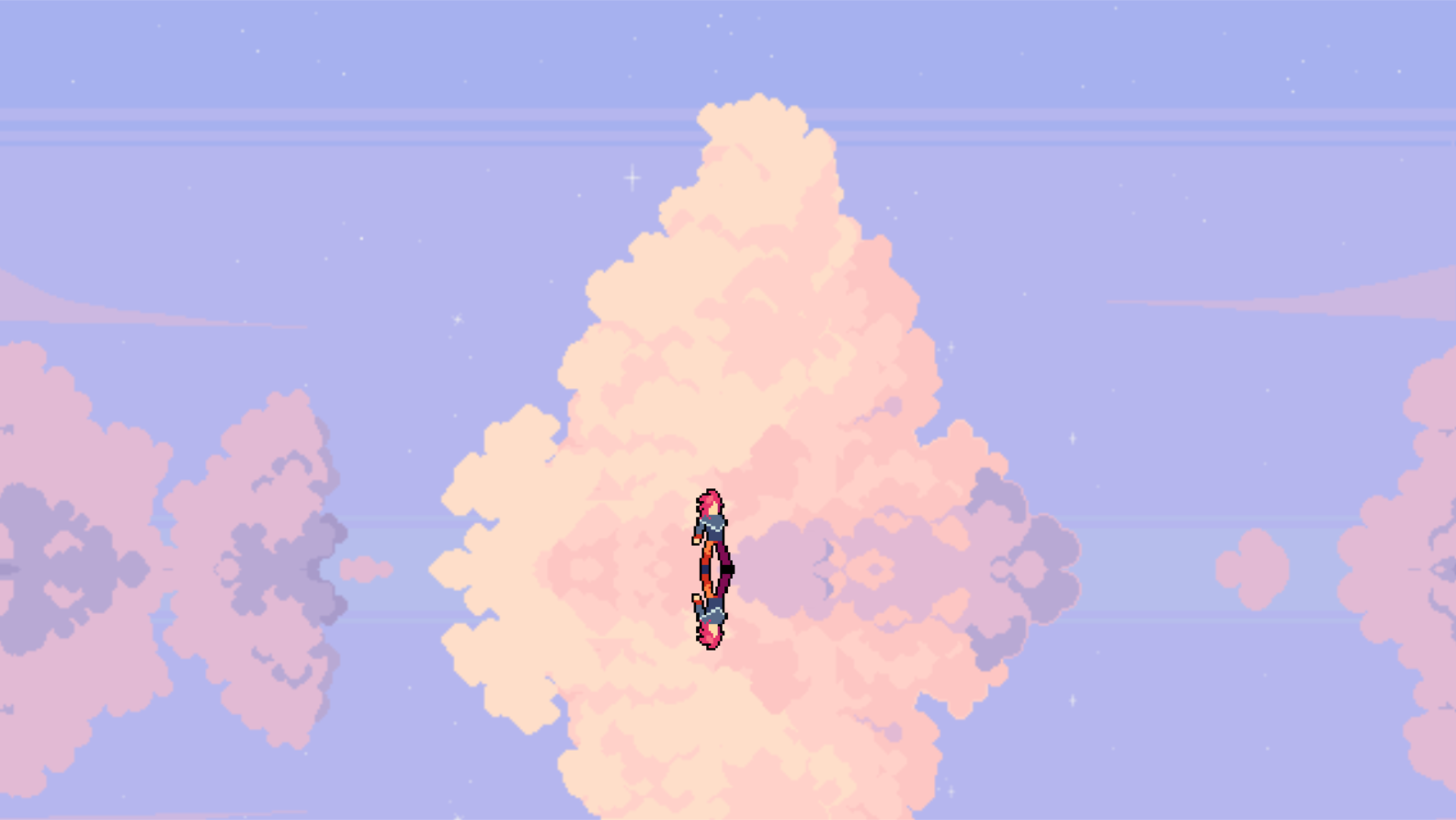

这时，将翻转后的帧缓冲贴在窗口的下半区域，也就是这样的画面：

这样倒影的感觉基本上就出来了，但是倒影倒影，本质是“影”，直接翻转图片进行渲染会让下方的倒影和上方的画面本体虚实一致，效果还是差强人意。我们再次观察文章开始时给出的两张图片可以看出，《闪避刺客》中室内的地板倒影，比起上方的实景亮度和饱和度都有所变化，而在《刀剑神域》中，还加上了透明度的渐变（动漫影视作品中的摄像机属性和游戏中的常有不同，我们更多的是借鉴左图游戏画面中的镜面倒影思路）。

用于区分倒影和实景的思路可以有很多种，我们这里可以将翻转后的帧缓冲进行一个竖直方向的线性灰度渐变，原理上与直接覆盖一张透明度渐变的纯白矩形图片是一样的，我们使用region_height参数来控制渐变区域的高度，MAX_RATIO常量控制渐变强度：

void MakeImageVerticalLinearGradientGray(IMAGE* img, float region_height)
{
	int width = img->getwidth();
	int height = img->getheight();
	DWORD* color_buffer = GetImageBuffer(img);
	static const float MAX_RATIO = 0.85f;
	for (int y = 0; y < height; y++)
	{
		for (int x = 0; x < width; x++)
		{
			int idx = y * width + x;
			DWORD color = color_buffer[y * width + x];
			const float RATIO = min(y, region_height) / region_height * MAX_RATIO;
			// 注意，由于色彩缓冲中的颜色为 BGR 顺序，所以需要交换 R 和 B 位置
			BYTE r = (BYTE)(GetBValue(color) * RATIO + 255 * (1 - RATIO));
			BYTE g = (BYTE)(GetGValue(color) * RATIO + 255 * (1 - RATIO));
			BYTE b = (BYTE)(GetRValue(color) * RATIO + 255 * (1 - RATIO));
			color_buffer[idx] = BGR(RGB(r, g, b));
		}
	}
}

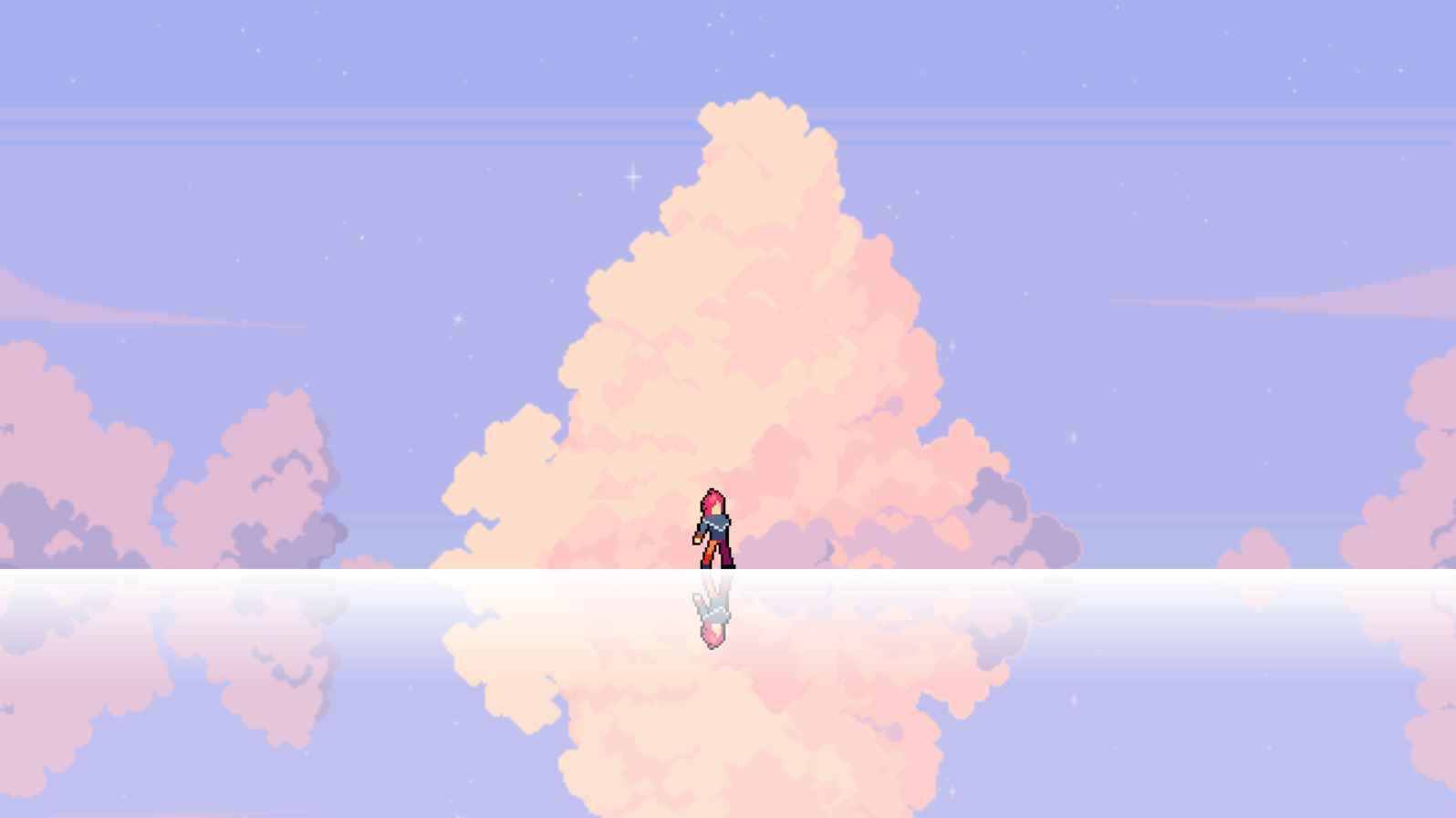

这时效果就好了很多：

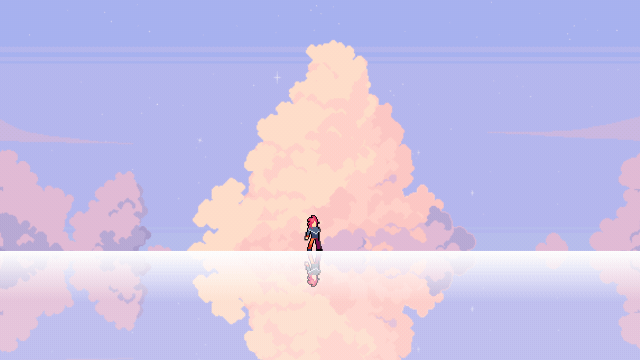

最后，我们在游戏主循环渲染中不断执行之前提到的流程，便可以实现不错的动态效果：

static IMAGE img_frame_buffer(WINDOW_WIDTH,
	WINDOW_HEIGHT - MIRROR_HEIGHT);			// 帧缓冲
static IMAGE img_frame_buffer_flipped;		// 竖直翻转后的帧缓冲

SetWorkingImage(&img_frame_buffer); cleardevice();	// 切换渲染目标为帧缓冲
RenderScene();										// 渲染游戏场景
SetWorkingImage(NULL); cleardevice();				// 切换渲染目标为窗口
putimage(0, 0, &img_frame_buffer);					// 将帧缓冲渲染到窗口
FlipImageVertical(&img_frame_buffer, &img_frame_buffer_flipped);		// 竖直翻转帧缓冲
MakeImageVerticalLinearGradientGray(&img_frame_buffer_flipped, 100);	// 处理帧缓冲线性灰度渐变
putimage(0, WINDOW_HEIGHT - MIRROR_HEIGHT, &img_frame_buffer_flipped);	// 渲染处理后的倒影
